2-2. TCP/IP 4계층 모델

2022.09.19 - [소소한 CS 지식/면접을 위한 CS 전공지식 노트] - 1-1. 디자인 패턴(1)

2022.09.20 - [소소한 CS 지식/면접을 위한 CS 전공지식 노트] - 1-1. 디자인 패턴(2)

2022.09.20 - [소소한 CS 지식/면접을 위한 CS 전공지식 노트] - 1-2. 프로그래밍 패러다임(함수형,객체지향,절차적프로그래밍)



2022.09.22 - [소소한 CS 지식/면접을 위한 CS 전공지식 노트] - 2-1. 네트워크의 기초(토폴로지&성능분석 명령어)

인터넷 프로토콜 스위트(internet protocol suite)는 인터넷에서 컴퓨터들이 서로 정보를 주고받는 데 쓰이는 프로토콜의 집합이고, 이를 TCP/IP 4계층 모델로 설명하거나 OSI 7계층 모델로 설명한다.

TCP/IP(Transmission Control Protocol/Internet Protocol)
네트워크에서 사용되는 통신 프로토콜의 집합
각 계층들은 프로토콜의 네트워킹 범위에 따라 네 개의 추상화 계층으로 구성된다.

2-1.계층 구조

TCP/IP 계층은 네 개의 계층을 갖고 있고 OSI 7계층과 많이 비교된다.

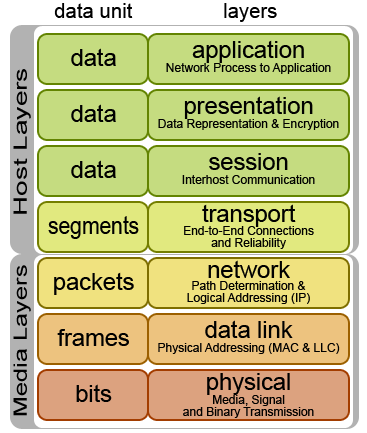

TCP/IP 4계층	OSI 7계층
애플리케이션 계층	애플리케이션 계층
	프레젠테이션 계층
	세션 계층
전송 계층	전송 계층
인터넷 계층	네트워크 계층
링크 계층	데이터 링크 계층
	물리 계층

TCP/IP 4계층과 OSI 7계층의 차이점

OSI 계층은 애플리케이션 계층을 3개로 나눴다.

OSI 계층은 링크 계층을 데이터 링크 계층, 물리 계층으로 나눴다.

OSI 계층은 인터넷 계층을 네트워크 계층으로 바꿨다.

이 계층들은 특정 계층이 변경되었을 때 다른 계층이 영향을 받지 않도록 설계되었다.

ex) 전송 계층에서 TCP를 UDP로 변경했다고 해서 인터넷 웹 브라우저를 다시 설치해야 하는 것은 아니듯 유연하게 설계되었다.

TCP? UDP?가 뭐지?

2022.09.21 - [분류 전체보기] - 6. 네크워크의 구조: 전송 계층

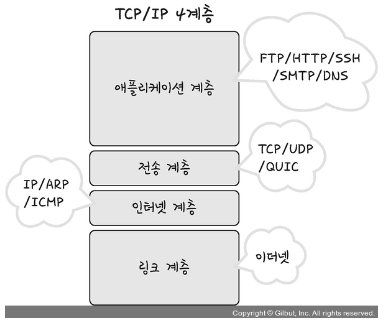

각 계층을 대표하는 스택을 정리한 그림

TCP/IP 4계층

---

1. 애플리케이션 계층

FTP, HTTP, SSH, SMTP, DNS 등 응용 프로그램이 사용되는 프로토콜 계층이고, 웹 서비스, 이메일 등 서비스를 실질적으로 사람들에게 제공하는 층

• 웹 서비스, 이메일 등 서비스를 실질적으로 사람들에게 제공하는 층



FTP	장치와 장치 간의 파일을 전송하는 데 사용되는 표준 통신 프로토콜
SSH	보안되지 않은 네트워크에서 네트워크 서비스를 안전하게 운영하기 위한 암호화 네트워크 프로그램
HTTP	World Wide Web을 위한 데이터 통신의 기초이자 웹 사이트를 이용하는 데 쓰는 프로토콜
SMTP	전자 메일 전송을 위한 인터넷 표준 통신 프로토콜
DNS	도메인 이름과 IP 주소를 매핑해주는 서버
	www.naver.com에  에 DNS 쿼리가 오면 [Root DNS] -> [.com DNS] -> [.naver DNS] -> [www.DNS] 과정을 거쳐 완벽한 주소를 찾아 IP주소를 매핑한다. 이를 통해 IP 주소가 바뀌어도 사용자들에게 똑같은 도메일 주소로 서비스 할 수 있다.
	ex) www.naver.com의 IP 주소가 222.111.222.111에서 222.111.222.122로 바뀌어도 똑같은 www.naver.com로 서비스가 가능하다.

---

2. 전송 계층(transport)

송신자와 수신자를 연결하는 통신 서비스를 제공하며 연결 지향 데이터 스트림 지원, 신뢰성, 흐름 제어를 제공하고, 애플리케이션과 인터넷 계층 사이의 데이터가 전달될  때의 중계 역할을 한다.

• 대표적으로 TCP, UDP가 있다.



TCP	UDP
패킷 사이의 순서를 보장하고 연결지향 프로토콜을 사용해서 연결을 해 신뢰성을 구축해서 수신 여부를 확인한다.	패킷 사이의 순서를 보장하지 않고 수신 여부를 확인하지 않는다.
'가상회선 패킷 교환 방식'을 사용	단순히 데이터만 주는 '데이터그램 패킷 교환 방식'을 사용

1) 가상회선(Virtual Circuit) 패킷 교환 방식

가상회선: 데이터를 전송하기 전에 설정되는 논리적 연결

가상회선 패킷 교환 방식: 모든 패킷을 전송하면 가상회선이 해제되고 패킷들은 전송된 '순서대로' 도착하는 방식(연결 지향형)

• 각 패킷에는 가상회선 식별자(VCI)가 포함된다.
• 경로를 설정할 때 한 번만 수행한다.

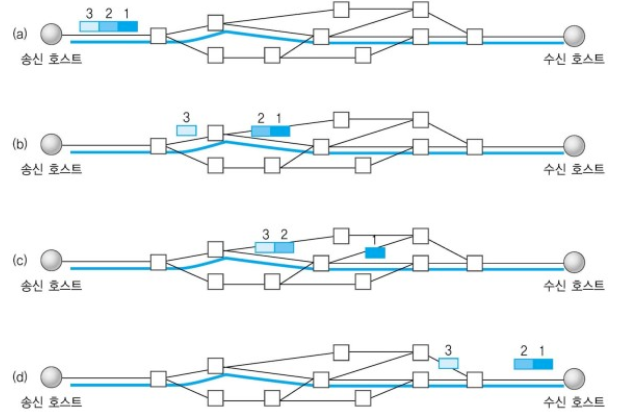

• 아래 그림을 보면 3,2,1로 이루어진 패킷(데이터)이 어떠한 회선을 따라 순서대로 도착하는 것을 알 수 있다.



가상회선 패킷 교환 방식

2) 데이터그램(Datagram) 패킷 교환 방식

데이터그램: 데이터를 전송하기 전에 논리적 연결이 설정되지 않으며, 패킷이 독립적으로 전송되는 것

데이터그램 패킷 교환 방식: 패킷을 수신한 라우터는 최적의 경로를 선택해 패킷을 전송하는 데, 하나의 메시지에서 분할된 여러 패킷은 서로 다른 경로로 전송될 수 있는 방식(비연결 지향형)

• 송신 측에서 전송한 순서와 수신 측에 도착한 순서가 다를 수 있다.

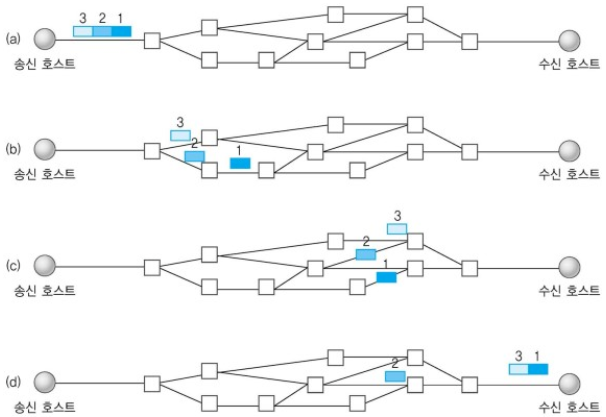

• 아래의 그림을 보면 3,2,1로 이루어진 패킷이 순서도 다르고 어떠한 회선을 중심으로 가는 것이 아닌 따로따로 이동하며 순서도 다르게 도착하는 것을 알 수 있다.





정해진 시간 안이나 다량의 데이터를 연속으로 보낼 때는 가상회선 방식이 적합	짧은 메시지의 일시적인 전송에는 데이터그램 방식이 적합
네트워크의 한 노드가 다운되면 데이터그램 방식은 다른 경로를 새로 설정하지만, 가상회선 방식은 그 노드를 지나는 모든 가상회선을 잃게 된다.



---

TCP 연결 성립 과정

TCP는 신뢰성을 확보할 때 '3 - way handshake라는 작업을 진행한다.

SYN(SYNchronization)	연결 요청 플래그	ACK(ACKnowledgement)	응답 플래그
ISN(Initial Sequence Numbers)	초기 네트워크 연결을 할 때 할당된 32비트 고유 시퀀스 번호



서버가 통신할 때 다음과 같은 세 단계의 과정을 거친다.

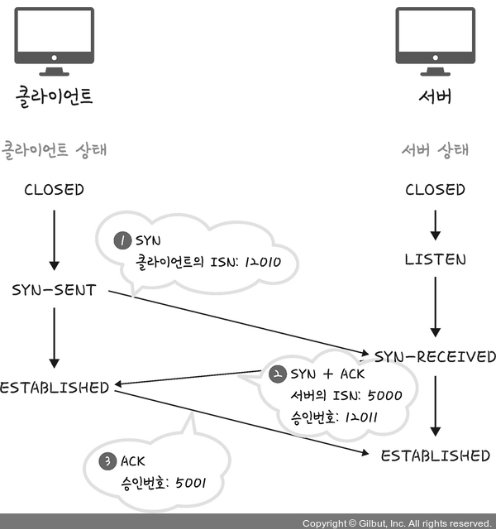

1. SYN 단계: 클라이언트는 서버에 클라이언트의 ISN을 담아 SYN을 보낸다. ISN은 새로운 TCP 연결의 첫 번째 패킷에 할당된 임의의 시퀀스 번호를 말하며 이는 장치마다 다를 수 있다.
2. SYN + ACK 단계: 서버는 클라이언트의 SYN을 수신하고 서버의 ISN을 보내며 승인번호로 클라이언트의 ISN + 1을 보낸다.
3. ACK 단계: 클라이언트는 서버의 ISN + 1한 값인 승인번호를 담아 ACK를 서버에 보낸다.

3 way 핸드셰이크

이렇게 3-way handshake 과정 이후 신뢰성이 구축되고 데이터 전송이 시작된다. TCP는 이 과정 때문에 신뢰성이 있는 계층이라고 하며  UDP는 이 과정이 없기 때문에 신뢰성이 없는 계층이라고 한다.

---

TCP 연결 해제 과정

TCP가 연결을 해제할 때는 4-way handshake 과정이 발생한다.

1. 먼저 클라이언트가 연결을 닫으려고 할 때 FIN으로 설정된 세그먼트를 보낸다. 그리고 클라이언트는 FIN_WAIT_1 상태로 들어가고 서버의 응답을 기다린다.
2. 서버는 클라이언트로 ACK라는 승인 세그먼트를 보내고 CLOSE_WAIT 상태에 들어간다. 클라이언트가 세그먼트를 받으면 FIN_WAIT_2 상태에 들어간다.
3. 서버는 ACK를 보내고 일정 시간 이후에 클라이언트에 FIN이라는 세그먼트를 보낸다.
4. 클라이언트는 TIME_WAIT 상태가 되고 다시 서버로 ACK를 보내서 서버는 CLOSED 상태가 된다. 이후 클라이언트는 어느 정도의 시간을 대기한 후 연결이 닫히고 클라이언트와 서버의 모든 자원의 연결이 해제된다.

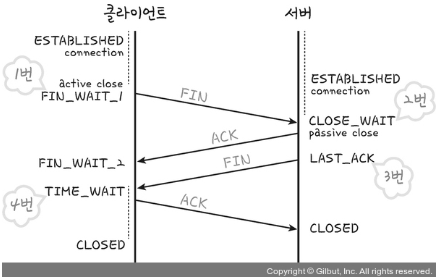

4 way 핸드셰이크

TIME_WAIT

소켓이 바로 소멸되지 않고 일정 시간 유지되는 상태를 말하며 지연 패킷 등의 문제점을 해결하는 데 쓰인다.
CentOS6, 우분투에는 60초로 설정되어 있고 윈도우는 4분으로 설정되어 있다. 즉 OS마다 조금씩 다를 수 있다.

TIME_WAIT를 하는 이유(=잠시 기다리는 이유)

1. 지연 패킷이 발생할 경우를 대비하기 위함 (패킷이 뒤늦게 도달하고 이를 처리하지 못한다면 데이터 무결성 문제가 발생한다.)
2. 두 장치가 연결이 닫혔는지 확인하기 위함 (만약 LAST_ACK 상태에서 닫히게 되면 다시 새로운 연결을 하려고 할 때는 장치는 줄곧 LAST_ACK로 되어있기 때문에 접속 오류가 나타나게 된다.)

데이터 무결성(data integrity): 데이터의 정확성과 일관성을 유지하고 보증하는 것

---

3. 인터넷 계층(internet)

인터넷 계층: 장치로부터 받은 네트워크 패킷을 IP 주소로 지정된 목적지로 전송하기 위해 사용되는 계층

• IP, ARP, ICMP 등이 있고, 패킷을 수신해야 할 상대의 주소를 지정해 데이터를 전달한다.
• 상대방이 제대로 받았는지에 대해 보장하지 않는 비연결형적인 특징을 가지고 있다.

---

4. 링크 계층(link)

진선, 광섬유, 무선 등으로 실질적으로 데이터를 전달하며 장치 간에 신호를 주고 받는 '규칙'을 정하는 계층으로 네트워크 접근 계층이라고도 한다.

물리 계층	데이터 링크 계층
무선 LAN과 유선 LAN을 통해 0과 1로 이루어진 데이터를 보내는 계층	'이더넷 프레임'을 통해 에러 확인, 흐름 제어, 접근 제어를 담당하는 계층

4-1. 유선 LAN(IEEE802.3)

유선 LAN을 이루는 이더넷은 IEEE802.3이라는 프로토콜을 따르며 전이중화 통신을 쓴다.

1) 전이중화 통신(full duplex)

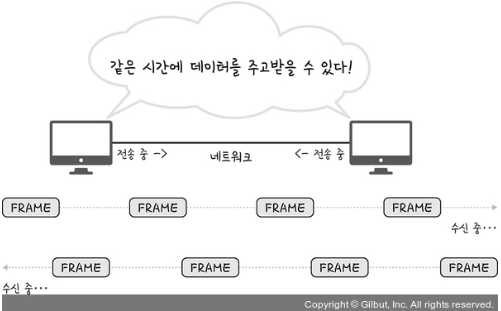

양쪽 장치가 동시에 송수신할 수 있는 방식

• 송신로와 수신로로 나눠서 데이터를 주고받으며 현대의 고속 이더넷은 이 방식을 기반으로 통신하고 있다.



전이중화 통신 방식

2) CSMA/CD



데이터를 '보낸 이후' 충돌이 발생하면 일정 시간 이후 재전송 하는 방식

• 이전에는 유선 LAN에 '반이중화 통신'중 하나인 CSMA/CD(Carrier Sense Multiple Access with Collision Detection)방식을 썼었다.
• 수신로와 송신로를 각각 둔 것이 아니고 한 경로를 기반으로 데이터를 보냈기 때문에 데이터를 보낼 때 충돌에 대비해야 했기 때문에 이 방식을 사용했었다.



3) 유선 LAN을 이루는 케이블

• 유선 LAN을 이루는 케이블로는 TP 케이블이라고 하는 트위스트 페어 케이블과 광섬유 케이블이 대표적이다.



트위스트 페어 케이블(twisted pair cable)	광섬유 케이블
하나의 케이블처럼 보이지만 실제로는 여덟 개의 구리선을 두 개씩 꼬아서 묶은 케이블	광섬유로 만든 케이블
케이블은 구리선을 실드 처리하지 않고 덮은 UTP 케이블과 실드 처리하고 덮은 STP 케이블로 나눠진다.	레이저를 이용해서 통신해서 구리선과는 비교할 수 없을 만큼의 장거리 및 고속 통신이 가능하다. 보통 100Gbps의 데이터를 전송한다.

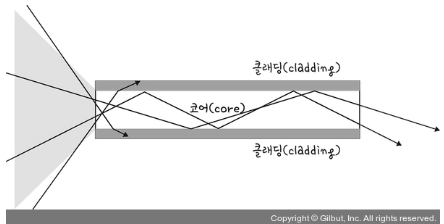

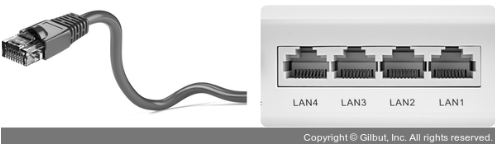

많이 볼 수 있는 케이블은 UTP 케이블로 흔히 LAN 케이블이라고 한다.	위의 그림처럼 광섬유 내부와 외부를 다른 밀도를 가지는 유리나 플라스틱 섬유로 제작해서 한 번 들어간 빛이 내부에서 계속해서 반사하며 전진해 반대편 끝까지 가는 원리를 이용한 것이다.
왼쪽의 LAN 케이블을 꽂을 수 있는 커넥터를 오른쪽에 RJ-45 커넥터라고 한다.	코어(core): 빛의 굴절률이 높은 부분 클래딩(cladding): 빛의 굴절률이 낮은 부분

4-2. 무선 LAN(IEEE802.11)

무선 LAN 장치는 수신과 송신에 같은 채널을 사용하기 때문에 반이중화 통신을 사용한다.

1) 반이중화 통신(half duplex)

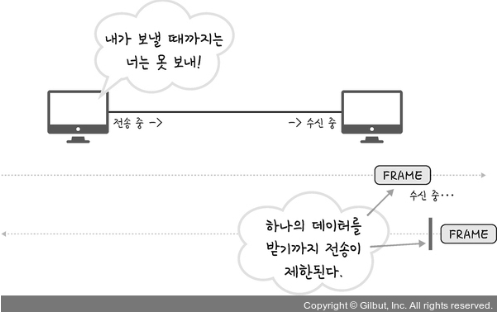

양쪽 장치는 서로 통신할 수 있지만, 동시에는 통신할 수 없으며 한 번에 한 방향만 통신할 수 있는 방식



반이중화 통신 방식

• 일반적으로 장치가 신호를 수신하기 시작하면 응답하기 전에 전송이 완료될 때까지 기다려야 한다.
• 둘 이상의 장치가 동시에 전송하면 충돌이 발생해서 메시지가 손실되거나 왜곡될 수 있기 때문에 충돌 방지 시스템이 필요하다.



2)  CSMA/CA



반이중화 통신 중 하나로 다른 호스트가 데이터 송신 중인지를 판단한 후, 다른 단말이 송신중이면 랜덤한 시간동안 대기하다가 아무도 송신하지 않을 때 전송하는 방식

• 장치에서 데이터를 보내기 전에 캐리어 감지 등으로 사전에 가능한 한 충돌을 방지하는 방식을 사용한다.

1. 데이터를 송신하기 전에 무선 매체를 살핀다.
2. 캐리어 감지: 회선이 비어 있는지 판단한다.
3. IFS(Inter Frame Space): 랜덤 값을 기반으로 정해진 시간만큼 기다리며, 만약 무선 매체가 사용 중이면 점차 그 간격을 늘려가며 기다린다. (충돌 회피를 위해 프레임 간에 여유 간격을 두는 것)
4. 이후에 데이터를 송신한다.

전이중화 통신은 양방향 통신이 가능해서 충돌 가능성이 없기 때문에 충돌을 감지하거나 방지하는 메커니즘이 필요하지 않는다.

---

4-3. 무선 LAN을 이루는 주파수(WLAN)

무선 LAN(WLAN, Wireless Local Area Network): 무선 신호 전달 방식을 이용해 2대 이상의 장치를 연결하는 기술

• 공기(비유도 매체)에 주파수를 쏘아 무선 통신망을 구축한다.
• 주파수 대역은 2.4GHz 대역 또는 5GHz 대역 중 하나를 써서 구축한다.



2.4GHz	5GHz
장애물에 강한 특성을 가지고 있다. 전자레인지, 무선 등 전파 간섭이 일어나는 경우가 많다.	사용할 수 있는 채널 수가 많고 동시에 사용할 수 있기 때문에 상대적으로 깨끗한 전파 환경을 구축할 수 있다.

보통은  5GHz 대역을 사용하는 것이 좋다.

1) 와이파이(wifi)



전자기기들이 무선 LAN 신호에 연결할 수 있게 하는 기술

• wifi를 사용하려면 무선 접속 장치(AP, Access Point)가 있어야 한다. 흔히 이것을 공유기라고 한다.
• 이를 통해 유선 LAN에 흐르는 신호를 무선  LAN 신호로 바꿔주어 신호가 닿는 범위 내에서 무선 인터넷을 사용할 수 있다.
• 무선 LAN을 이용한 기술로는 와이파이만 있는 것이 아니라 지그비, 블루투스 등이 있다.



2) BSS(Basic Service Set)



무선 LAN(WLAN)의 가장 기본적인 무선 망 구성 단위

• 무선 서비스가 가능한 제한된 공간에서 기본적인 무선장치들로 구성된 랜 환경
• 특정 무선 AP와 AP에 연결된 스테이션(Station)들이 결합된 논리적인 망
• 단순 공유기를 통해 네트워크에 접속하는 것이 아닌 동일 BSS 내에 있는 AP들과 장치들이 서로 통신이 가능한 구조
• 근거리 무선 통신을 제공하고, 하나의 AP만을 기반으로 구축이 되어 있어 사용자가 한 곳에서 다른 곳으로 자유롭게 이동하며 네트워크에 접속하는 것은 불가능하다.

AP(Access Point): 유선랜과 무선랜을 연결시켜주는 장치, WAP(Wireless Access Point)이라고도 한다. 무선AP라고도 부른다.
Station: 무선 사용자 단말로 wifi에 접속할 수 있는 단말들을 station이라고 한다.(ex 노트북, 핸드폰)



3) ESS(Extended Service Set)



유선랜과 무선랜으로 구성된 네트워크이고 BSS보다 규모가 큰 랜 환경을 구성하며 더 많은 가용성과 이동성을 지원한다.

• 장거리 무선 통신을 제공하고 사용자는 한 장소에서 다른 장소로 이동하며 중단 없이 네트워크에 계속 연결할 수 있다.

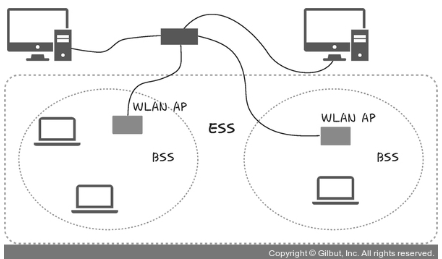

BSS와 ESS

4) 이더넷 프레임

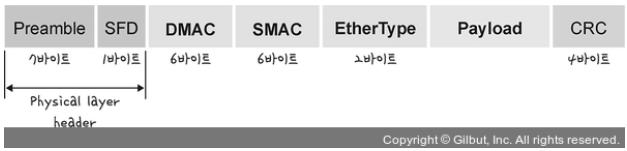

데이터 링크 계층은 이더넷 프레임을 통해 전달받은 데이터의 에러를 검출하고 캡슐화해 다음과 같은 구조를 가진다.



Preamble	이더넷 프레임이 시작임을 알린다.
SFD(Start Frame Delimiter)	다음 바이트로부터 MAC 주소 필드가 시작됨을 알린다.
DMAC, SMAC	수신, 송신 MAC 주소를 말한다.
EtherType	데이터 계층 위의 계층인 IP 프로토콜을 정의한다. 예) IPv4 IPv6
Payload	전달받은 데이터
CRC	에러 확인 비트

MAC 주소: 컴퓨터나 노트북 등 각 장치에는 네트워크에 연결하기 위한 장치(LAN 카드)가 있는데, 이를 구별하기 위한 식별번호로 6바이트(48비트)로 구성된다.

---

5. 계층 간 데이터 송수신 과정

• HTTP를 통해 웹 서버에 있는 데이터를 요청한다면?

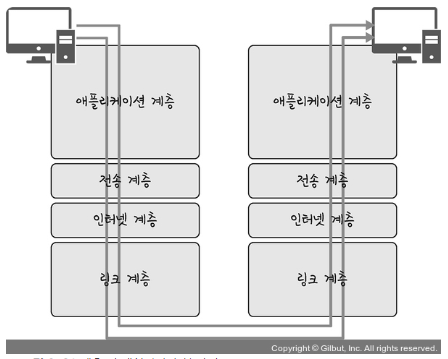

계층 간 데이터 송수신 과정

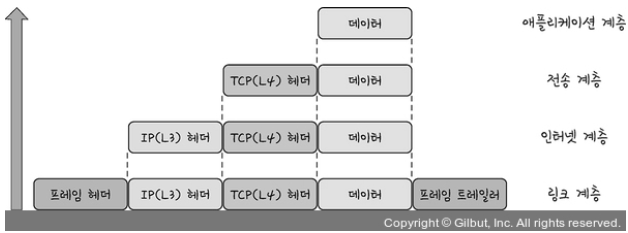

애플리케이션 계층에서 전송 계층으로 보내는 요청(request) 값들이 캡슐화 과정을 거쳐 전달되고, 다시 링크 계층을 통해 해당 서버와 통신을 하고, 해당 서버의 링크 계층으로부터 애플리케이션까지 비캡슐화 과정을 거쳐 데이터가 전송된다.

1) 캡슐화 과정

상위 계층의 헤더와 데이터를 하위 계층의 데이터 부분에 포함시키고 해당 계층의 헤더를 삽입하는 과정

1. 애플리케이션 계층의 데이터가 전송 계층으로 전달되면서 '세그먼트' 또는 '데이터그램'화되며 TCP(L4) 헤더가 붙여지게 된다.
2. 인터넷 계층으로 가면서 IP(L3) 헤더가 붙여지게 되며 '패킷'화가 된다.
3. 링크 계층으로 전달되면서 프레임 해더와 프레임 트레일러가 붙어 '프레임'화가 된다.

캡슐화 과정

2) 비캡슐화 과정

하위 계층에서 상위 계층으로 가며 각 계층의 헤더 부분을 제거하는 과정

1. 캡슐화된 데이터를 받게 되면 링크계층에서부터 타고 올라오면서 프레임화된 데이터는 다시 패킷화를 거쳐 세그먼트, 데이터그램화를 거쳐 메시지화가 되는 비캡슐화 과정이 일어난다.
2. 최종적으로 사용자에게 애플리케이션의 PDU인 메시지로 전달된다.

비캡슐화 과정

3) PDU(Protocol Data Unit)

네트워크의 어떤 계층에서 계층으로 데이터가 전달될  때 한 덩어리의 단위

• PDU는 제어 관련 정보들이 포함된 '헤더', 데이터를 의미하는 '페이로드'로 구성되어 있고, 계층마다 부르는 명칭이 다르다.



애플리케이션 계층: 메시지	전송 계층: 세그먼트(TCP), 데이터그램(UDP)
인터넷 계층: 패킷	링크 계층: 프레임(데이터 링크 계층), 비트(물리 계층)



계층의 응용 데이터

ex) 애플리케이션 계층은 '메시지'를 기반으로 데이터를 전달하는데, HTTP의 헤더가 문자열인 것을 예로 들 수 있다.

PDU 중 아래 계층인 비트로 송수신하는 것이 모든 PDU 중 가장 빠르고 효율성이 높다.

애플리케이션 계층에서는 문자열을 기반으로 송수신을 하는 이유는 헤더에 authorization 값 등 다른 값들을 넣는 확장이 쉽기 때문이다.

---
